Schadensbild und Verfahren: was passt zu Ihrer Leitung?

Ob Spraycoating, Schlauchliner oder Kurzliner sinnvoll ist, entscheidet das Schadensbild im Kamerabefund. Diese Übersicht ordnet typische Schäden an Leitungen im Haus den Verfahren zu, die unser Partnerbetrieb P&N Kanaltechnik einsetzt.

Anfrage senden 0351 83809077

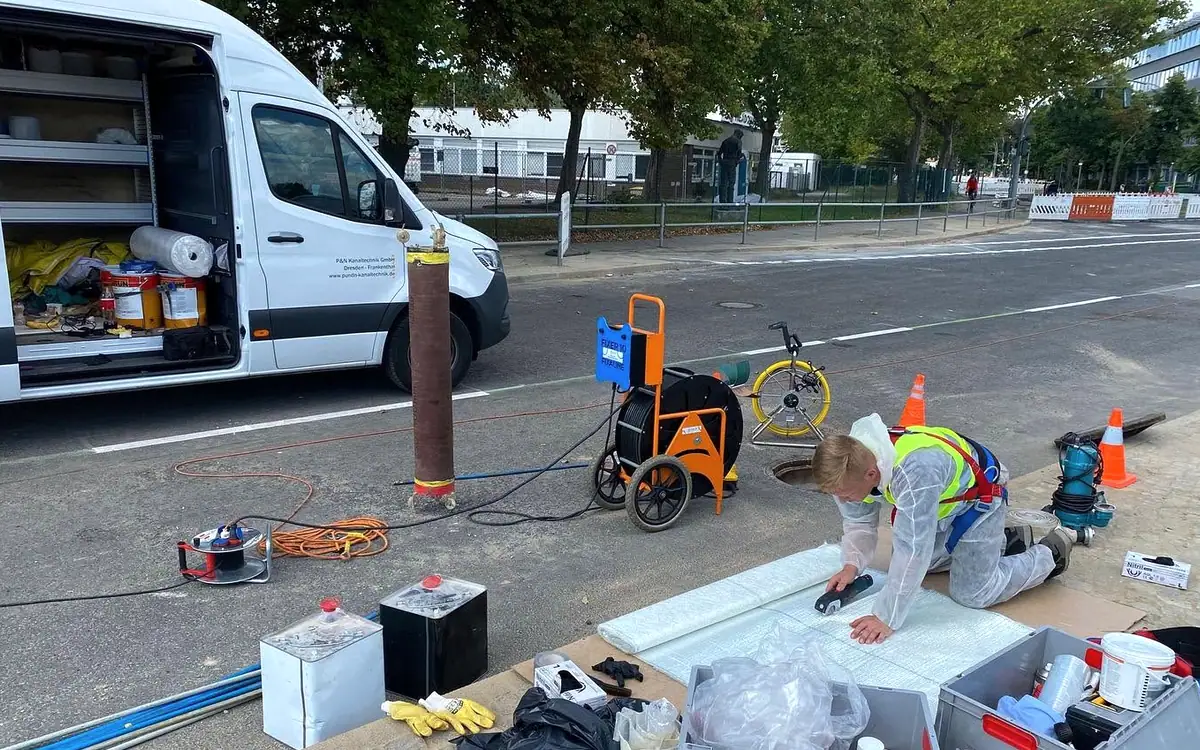

Liner-Zuschnitt am offenen Transporter des Partnerbetriebs

Drei Antworten vorab

Womit beginnt jede Entscheidung?: Mit einer Kamerabefahrung und einem Zustandsprotokoll nach DIN EN 13508-2.
Was eignet sich für Fallrohre im Haus?: Die Rohr-in-Rohr-Sanierung im Spraycoating, denn sie arbeitet ab 40 mm Durchmesser auch in komplizierten Verläufen.
Wann genügt eine punktuelle Reparatur?: Wenn nur eine Muffe oder ein einzelner Riss undicht ist, reicht häufig ein Kurzliner.

Entscheidungstabelle: vom Schadensbild zum Verfahren

Die Tabelle zeigt, welches Verfahren bei welchem Befund in der Regel infrage kommt. Die endgültige Wahl trifft der Partnerbetrieb erst nach der Kamerabefahrung, weil Durchmesser, Verlauf und Zustand der Rohrwand den Ausschlag geben.

Schadensbild, passendes Verfahren und Begründung
Schadensbild	Verfahren	Warum
Undichte Fallleitung im Mauerwerk	Rohr-in-Rohr-Sanierung	Zugang über WC oder Siphon, Wände und Fliesen bleiben unberührt
Grundleitung unter der Bodenplatte mit mehreren Rissen	Rohr-in-Rohr-Sanierung oder Schlauchliner	Sanierung von innen über die ganze Strecke, Auswahl nach Durchmesser und Verlauf
Erdverlegte Leitung zum Schacht, lange gerade Strecke	Schlauchliner	ab DN 80, Einbaulänge je nach Gegebenheit bis 100 m am Stück
Riss an einer Stelle oder lockere Muffe	Kurzliner	dichtet allein die Schadstelle ab, die übrige Leitung bleibt wie sie ist
Wurzeleinwuchs, Fett oder Kalk im Rohr	Kanalreinigung mit anschließendem Befund	erst den Querschnitt frei machen, dann über eine Sanierung entscheiden
Unklarer Zustand vor Kauf oder Umbau	Kanalinspektion	Protokoll und Leitungsplan als Grundlage für jede weitere Entscheidung
Nachweis für Abnahme oder auf Verlangen des Verbands	Dichtheitsprüfung	Messung mit Wasser oder Luft nach DIN EN 1610, Protokoll mit Messdaten

Leitungen im Gebäude: wann Spraycoating die Lösung ist

Für Fall-, Sammel- und Grundleitungen im Haus setzt der Partnerbetrieb vor allem das Spraycoating ein. Dabei wird glasfaserverstärkter Polyesterkunststoff Schicht um Schicht auf die Innenwand des Altrohrs gesprüht, bis ein neues Rohr entstanden ist.

Das Team gelangt über ein abgebautes WC oder einen Waschbeckensiphon in die Leitung. Das Verfahren arbeitet ab 40 mm Durchmesser und bei komplizierten Verläufen bis 33 m am Stück. Weil weder gestemmt noch aufgebrochen wird, können Bewohner während der Arbeiten im Gebäude bleiben.

Fall- und Sammelleitungen in Mehrfamilienhäusern
Dachentwässerung, die innen durch das Gebäude führt
Grundleitungen unter der Bodenplatte
Anschlussleitungen innerhalb des Hauses

Erdverlegte Strecken und Einzelschäden: Liner im Altrohr

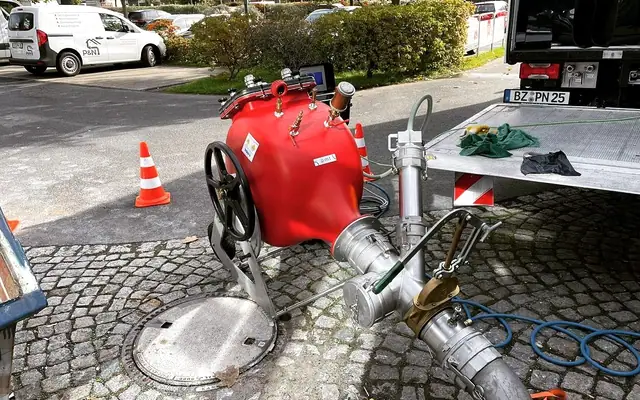

Bei längeren Leitungen im Erdreich zwischen Haus und Grundstücksanschlussschacht kommt meist der Schlauchliner zum Einsatz. Ein harzgetränkter Textilschlauch wird vom Schacht, Fallrohr oder Ablauf aus inversiert und härtet mit Warmwasser, Dampf oder UV-Licht aus.

Zuläufe von der Seite fräst danach ein Roboter wieder auf. Ist nur eine einzige Stelle beschädigt, setzt der Partnerbetrieb einen Kurzliner: Eine mit Reaktionsharz getränkte Glasfasermatte wird auf den Innendurchmesser zugeschnitten und per Druckluft an die Rohrwand gepresst.

Faustregel aus der Praxis: Ein einzelner Schaden spricht für den Kurzliner, viele Schäden auf einer Strecke für einen Liner über die ganze Länge.

Kostenfaktoren: was den Preis je Verfahren bestimmt

Die Kosten hängen vom Verfahren, von Länge und Nennweite der Leitung und vom Zugang ab. Als Einstieg nennt der Partnerbetrieb Richtpreise, das verbindliche Angebot folgt nach dem Befund.

Richtpreise des Partnerbetriebs nach Verfahren
Leistung	Richtpreis	Bezug
Rohr-in-Rohr-Sanierung	ab 750 EUR je Meter	DN 40 bis 200
Schlauchliner	ab 235 EUR je Meter	DN 150 bis 300
Kurzliner	ab 850 EUR je Stück	je Schadstelle
Kanalinspektion	ab 825 EUR pauschal	Einfamilienhaus
Komplettpaket Einfamilienhaus	ab 5.200 EUR	Inspektion und Sanierung
Dichtheitsprüfung und Kanalreinigung	Preis nach Aufwand	transparentes Angebot

Mehr Aufwand entsteht, wenn viele Bögen, Abzweige oder harte Ablagerungen zusätzliche Arbeitsschritte verlangen. Werden mehrere Stränge in einem Termin bearbeitet, muss die Technik nur einmal eingerichtet werden.

Was die Abwassersatzung in Döbeln für die Wahl bedeutet

Welches Verfahren Sie beauftragen, entscheiden Sie als Eigentümer selbst. Hinter dem Grundstücksanschlussschacht beginnt laut § 2 Abs. 3 der Abwassersatzung des AZV Döbeln-Jahnatal Ihre private Anlage, und nach § 15 Abs. 1 tragen Sie deren Unterhaltung.

Herstellung und Änderung privater Anlagen setzen nach § 13 Abs. 1 die schriftliche Genehmigung des Verbands voraus. Findet der AZV bei einer Prüfung Mängel, verlangt § 18 Abs. 3 deren unverzügliche Beseitigung, auf Wunsch des Verbands mit Frist. Ein Überblick über alle Leistungen steht auf der Startseite.

Quellen:AZV: AbwS § 2

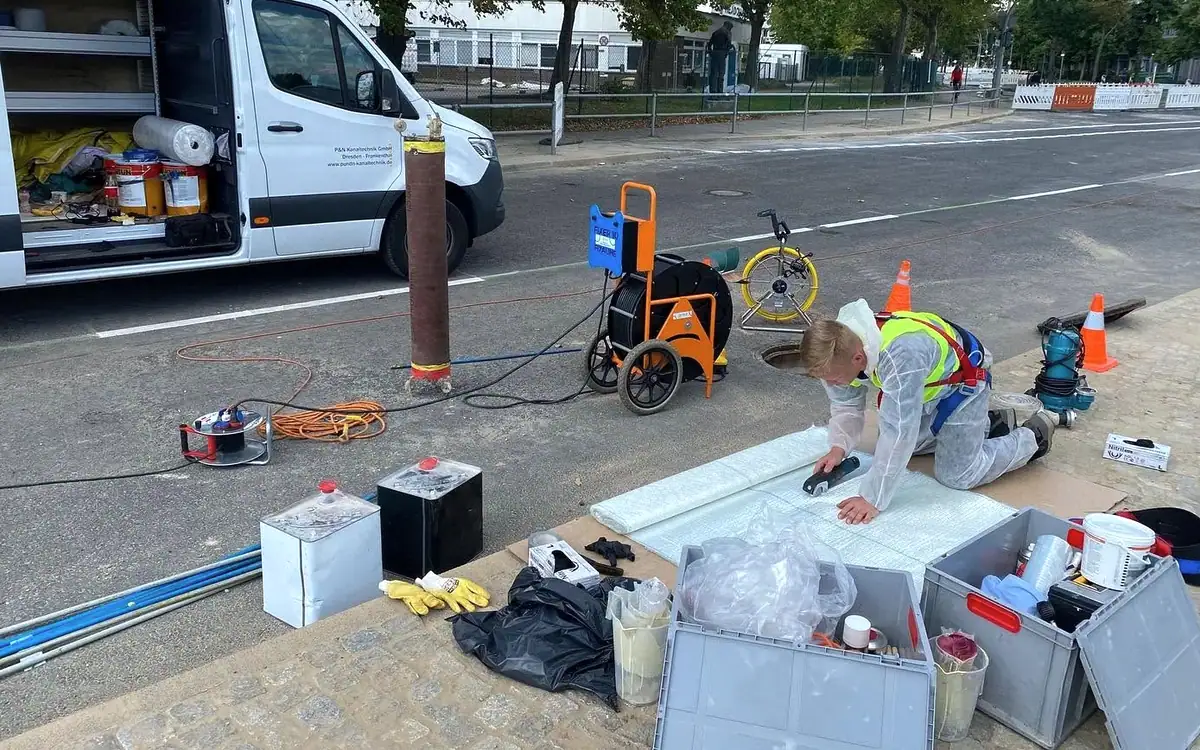

Monteur des Partnerbetriebs beim Liner-Zuschnitt an der Baustelle — Liner-Zuschnitt am Fahrzeug

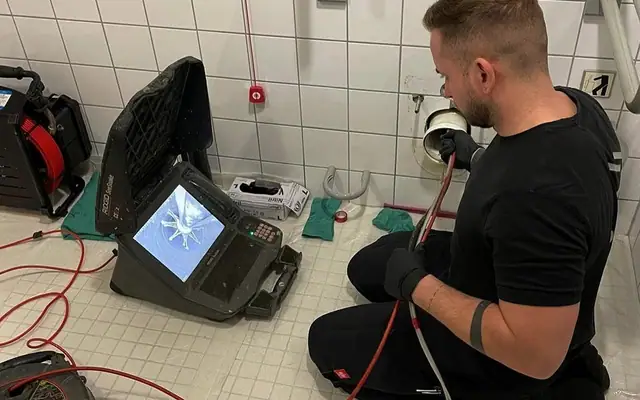

Kamerainspektion einer Hausleitung als Grundlage der Verfahrenswahl — Kamerabefund als Entscheidungsgrundlage

Häufige Fragen

Recht und Zuständigkeit in Döbeln

Muss ich die Verfahrenswahl mit dem AZV in Döbeln abstimmen?

Abstimmen müssen Sie Herstellung und Änderung der privaten Anlage, denn dafür verlangt § 13 Abs. 1 der Abwassersatzung die schriftliche Genehmigung des Verbands. Ob eine Sanierung von innen darunter fällt, erfragen Sie am besten vor der Auftragsvergabe beim AZV Döbeln-Jahnatal.

Verfahren im Vergleich

Was unterscheidet Spraycoating vom Schlauchliner im Haus?

Spraycoating baut die neue Rohrwand schichtweise aus gesprühtem Kunststoff auf und eignet sich für dünne, verwinkelte Leitungen ab 40 mm. Der Schlauchliner ist ein harzgetränkter Textilschlauch ab DN 80, der vor allem längere, gerade Strecken in einem einzigen Stück auskleidet.

Lassen sich an einem Haus mehrere Verfahren kombinieren?

Ja, häufig passt eine Kombination am besten zum Befund, weil Leitungen im Haus und im Erdreich unterschiedlich beschädigt sind. Typisch ist Spraycoating im Fallstrang, ein Schlauchliner in der erdverlegten Leitung zum Schacht und ein Kurzliner an einer einzelnen undichten Muffe.

Voraussetzungen und Grenzen

Was muss eine Leitung für die Sanierung von innen mitbringen?

Die Leitung muss in der Regel für Reinigungsdüse und Kamera durchgängig befahrbar sein und sollte nicht eingestürzt oder stark verformt sein. Ob diese Voraussetzung bei Ihrem Haus erfüllt ist, klärt der Partnerbetrieb mit der Kamerabefahrung, bevor er überhaupt ein Verfahren vorschlägt.

Kosten

Warum nennt die Verfahrensübersicht nur Ab-Preise?

Weil Länge, Nennweite, Zugang und Zahl der Schäden den tatsächlichen Aufwand erst nach dem Befund festlegen. Die Ab-Preise geben Ihnen eine erste Orientierung für Budget und Planung, das planungssichere Angebot mit allen einzelnen Positionen erhalten Sie direkt nach der Kamerabefahrung.

Ablauf und Dauer

Wer entscheidet am Ende, welches Verfahren eingesetzt wird?

Die Entscheidung treffen Sie als Auftraggeber auf Grundlage von Befund und Angebot, niemand sonst legt das Verfahren für Ihr Haus fest. Der Partnerbetrieb begründet seinen Vorschlag mit Zustandsprotokoll und Leitungsplan, und wir beantworten Ihre Rückfragen, bevor Sie einen Auftrag erteilen.
